Bandas elevadoras industriales para elevadores de cangilones
Suministramos bandas elevadoras de caucho negro y bandas alimentarias de PVC blanco o azul para el transporte vertical de cereales, harinas, semillas, pienso, biomasa y otros materiales.
Te ayudamos a seleccionar la composición, resistencia, espesor y acabado más adecuados según el producto transportado, la temperatura y las condiciones de funcionamiento.
¿Qué es una banda elevadora?
La banda elevadora es el elemento de tracción sobre el que se fijan los cangilones de un elevador vertical o noria.
Durante el funcionamiento, la banda debe soportar el peso de los cangilones, el producto transportado, la tensión del equipo y los esfuerzos generados en los tambores.
Una selección correcta ayuda a mantener una marcha uniforme, reducir desgastes prematuros y mejorar la fiabilidad del conjunto formado por banda, cangilones, tornillería y uniones.
Tipos de bandas elevadoras
La composición y la cobertura deben adaptarse al material que entra en contacto con la banda y a las condiciones de trabajo del elevador.
Banda elevadora de caucho negro
Banda multicapa de tejido de poliéster y caucho para cereales, biomasa, áridos, fertilizantes y otros productos industriales que no estén destinados al consumo humano.
Banda elevadora alimentaria blanca
Banda de tejido de poliéster con cobertura de PVC blanco para determinadas aplicaciones alimentarias, aceites, grasas, cereales y productos secos.

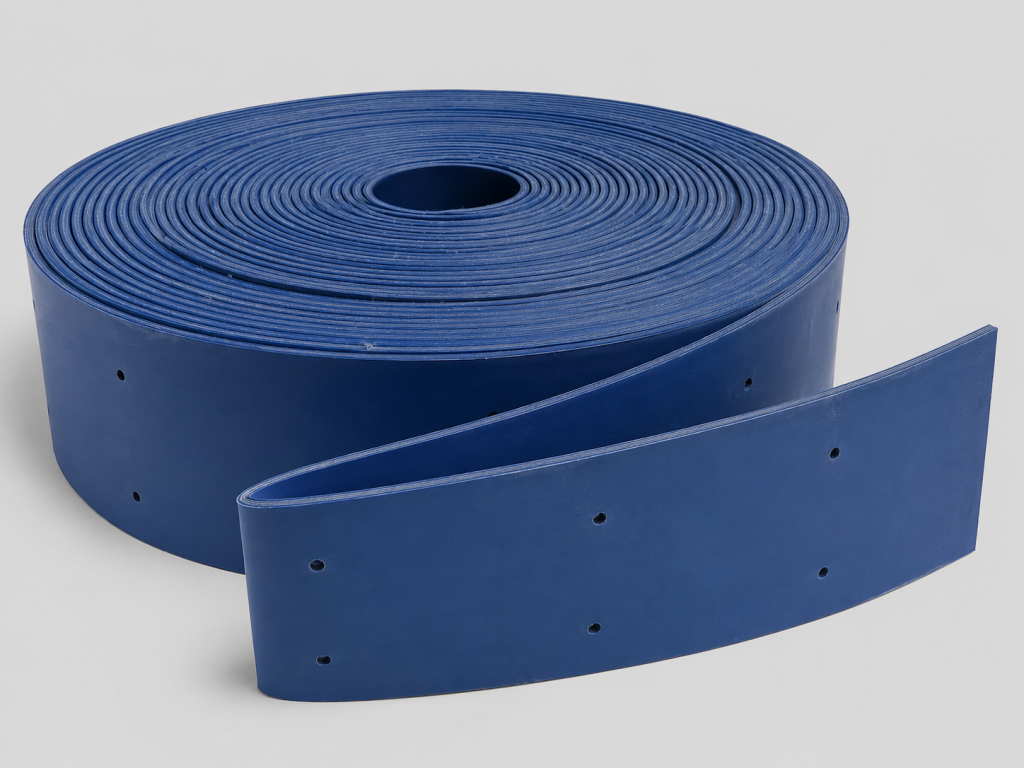

Banda elevadora alimentaria azul
Alternativa de PVC azul con buena visibilidad en procesos alimentarios y aplicaciones donde interesa diferenciar visualmente la banda del producto transportado.

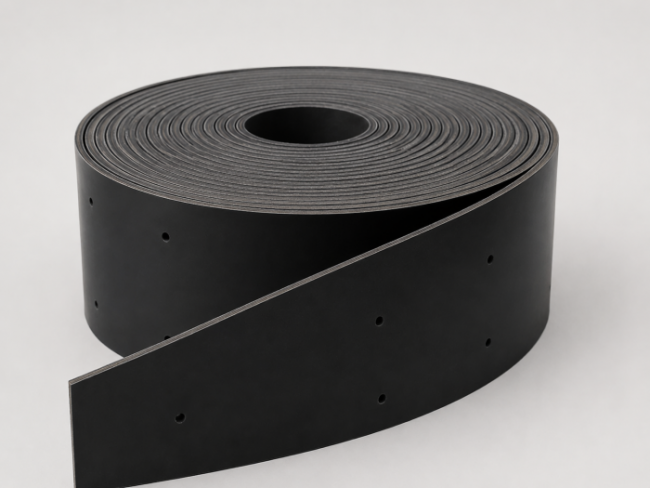

Banda elevadora de caucho negro
La banda negra está formada por varias capas de tejido de poliéster protegidas por coberturas de caucho. Esta construcción aporta resistencia a la tracción y protege la carcasa interior frente al desgaste.
Se utiliza en elevadores de cangilones destinados a mover cereales, harinas no alimentarias, piensos, biomasa, fertilizantes, minerales y otros materiales a granel.
Modelos habituales de banda elevadora negra
Los siguientes datos son orientativos. La referencia final debe confirmarse según la anchura, longitud, carga, velocidad, diámetro de los tambores y condiciones de la instalación.
| Modelo | N.º de telas | Cobertura superior / inferior | Espesor total | Resistencia nominal | Temperatura | Diámetro mínimo recomendado |
|---|---|---|---|---|---|---|
| EP600/4 | 4 | 1,5 / 1,5 mm | 7,5 mm | 600 N/mm | −35 a +85 °C | 300 mm |
| EP800/4 | 4 | 1,5 / 1,5 mm | 7,8 mm | 800 N/mm | −35 a +85 °C | 400 mm |
| EP1000/5 | 5 | 2,0 / 2,0 mm | 10 mm | 1000 N/mm | −35 a +85 °C | 550 mm |
Las características pueden variar según el fabricante, la referencia y la disponibilidad. Deben verificarse antes de realizar el pedido.
| Propiedad | Unidad | Valor orientativo |
|---|---|---|
| Resistencia a la tracción | MPa | ≥ 12 |
| Adherencia entre cubierta y carcasa | N/mm | ≥ 3,5 |
| Alargamiento a la rotura | % | ≥ 450 |
| Pérdida por abrasión | mm³ | ≤ 150 |
| Conductividad eléctrica | MΩ | ≤ 3 |
Bandas elevadoras de PVC blanco y azul
Para productos destinados a alimentación disponemos de bandas multicapa con tejido de poliéster y cobertura de PVC. Estas referencias se utilizan habitualmente con cereales, arroz, semillas, azúcar, pienso compuesto y otros productos secos.
La compatibilidad con contacto alimentario, aceites, grasas y requisitos de seguridad debe comprobarse siempre en la documentación de la referencia seleccionada.
Cómo elegir una banda elevadora
No basta con conocer el ancho y la longitud. La banda debe seleccionarse teniendo en cuenta el elevador completo y el esfuerzo real que soportará.
Material transportado
Debe valorarse la granulometría, densidad, humedad, abrasión y posible presencia de aceites o grasas.
Resistencia necesaria
Depende de la altura del elevador, el peso de los cangilones, la carga y la velocidad de trabajo.
Diámetro de los tambores
Cada construcción de banda requiere un diámetro mínimo para trabajar sin flexiones excesivas.
Temperatura
Las temperaturas altas o bajas pueden condicionar el tipo de caucho, PVC y tejido interior.
Contacto alimentario
Cuando exista contacto con alimentos debe seleccionarse una referencia con documentación adecuada para el uso previsto.
Entorno de trabajo
Deben considerarse polvo, electricidad estática, humedad, limpieza y posibles atmósferas explosivas.
Componentes que trabajan junto a la banda
El rendimiento de un elevador depende de que la banda, los cangilones, la tornillería y las uniones sean compatibles entre sí y con las condiciones de la instalación.
Cangilones
Modelos de plástico, acero al carbono y acero inoxidable para diferentes capacidades y productos.
Ver cangilonesTornillos
Tornillos, tuercas y arandelas para fijar los cangilones de forma segura a la banda.
Ver tornillosUniones de banda
Uniones mecánicas para cerrar la banda y transmitir el esfuerzo durante el funcionamiento.
Ver tipos de uniónSeguridad
Sistemas de control para supervisar parámetros del elevador y detectar posibles incidencias.
Ver módulo EL-MAXIIUniones para bandas elevadoras
Una unión adecuada ayuda a mantener la fuerza de sujeción, facilita el montaje y reduce el riesgo de paradas provocadas por un cierre insuficiente.
La unión debe seleccionarse según la resistencia y el espesor de la banda. Los valores son orientativos y deben confirmarse antes del suministro.
Módulo de seguridad EL-MAXII
El EL-MAXII es un módulo destinado a recibir señales de sensores instalados en el elevador y facilitar la supervisión de determinadas condiciones de funcionamiento.
La instalación, configuración y conexión deben ser realizadas por personal cualificado siguiendo la documentación técnica del equipo.
Características principales
- Protección frente a choque eléctrico clase II.
- Display LCD retroiluminado.
- Almacenamiento de datos no volátil.
- Alimentación de 230 Vca y 50 Hz.
- Cuatro entradas para detectores de proximidad.
- Cuatro entradas para sensores Pt100 de tres hilos.
- Salidas para la gestión de señales y alarmas.
Bandas elevadoras para diferentes sectores
Las bandas se emplean en elevadores verticales que transportan materias primas, productos granulados y materiales a granel. En determinadas líneas de proceso, estos equipos trabajan junto a sistemas de cribado, clasificación o protección fabricados con chapas perforadas.
Datos necesarios para identificar la banda
Envíanos toda la información disponible. También puedes adjuntar fotografías de la banda actual, de la unión, de los cangilones y de la placa del elevador.
- Ancho de la banda
- Longitud total
- Espesor
- Número de telas
- Color y material
- Referencia actual
- Diámetro de tambores
- Producto transportado
- Temperatura
- Cantidad necesaria
Preguntas sobre bandas elevadoras
¿Qué diferencia existe entre una banda negra y una alimentaria?
La banda negra utiliza habitualmente coberturas de caucho para aplicaciones industriales. Las bandas alimentarias emplean coberturas de PVC blanco o azul y deben seleccionarse con la documentación adecuada para el producto y el uso previsto.
¿Podéis suministrar la banda ya perforada?
Podemos estudiar el suministro de la banda perforada según el ancho, la separación de los cangilones, el diámetro de los tornillos y la disposición de los agujeros.
¿Qué datos necesito para pedir una banda elevadora?
Conviene indicar ancho, longitud, espesor, número de telas, material transportado, temperatura, diámetros de tambores y referencia de la banda actual. Una muestra o varias fotografías facilitan la identificación.
¿Disponéis de bandas para aplicaciones alimentarias?
Disponemos de referencias de PVC blanco y azul para determinadas aplicaciones alimentarias. La compatibilidad y la documentación deben confirmarse según el alimento, la temperatura y las condiciones de contacto.
¿Hay bandas para instalaciones con requisitos ATEX?
Existen referencias con propiedades antiestáticas o antillama para instalaciones donde se requieren medidas específicas frente al riesgo de atmósferas explosivas. Debe verificarse la banda concreta y la evaluación general de la instalación.
¿También suministráis cangilones, tornillos y uniones?
Sí. Podemos suministrar cangilones de plástico o metal, tornillos, tuercas, arandelas y diferentes modelos de unión para completar el sistema de elevación.
Solicita presupuesto de bandas elevadoras
Envíanos las medidas, fotografías y datos de funcionamiento de tu elevador. Nuestro equipo revisará la información para ayudarte a seleccionar la banda y los componentes compatibles.
