Tornillos para cangilón y fijaciones para elevadores
Tornillos para fijar cangilones de plástico o metal a bandas elevadoras, disponibles con diferentes cabezas, métricas, longitudes, arandelas y tuercas.
Suministramos tornillos con colmillos, tornillos Euro y tornillos estándar fabricados en acero al carbono galvanizado para instalaciones agrícolas e industriales.
Función de los tornillos para cangilón
Los tornillos unen cada cangilón a la banda elevadora y soportan los esfuerzos generados durante la carga, elevación y descarga del material.
La cabeza se apoya sobre la cara posterior de la banda. Los colmillos u orejas limitan la rotación del tornillo mientras se aprieta la tuerca desde el interior del cangilón.
La métrica, longitud, cabeza, arandela y tuerca deben ser compatibles con la perforación, el espesor de la banda y el tipo de cangilón.
Modelos de tornillos para cangilón
La diferencia principal está en el diseño de la cabeza y en las métricas y longitudes disponibles para cada modelo.

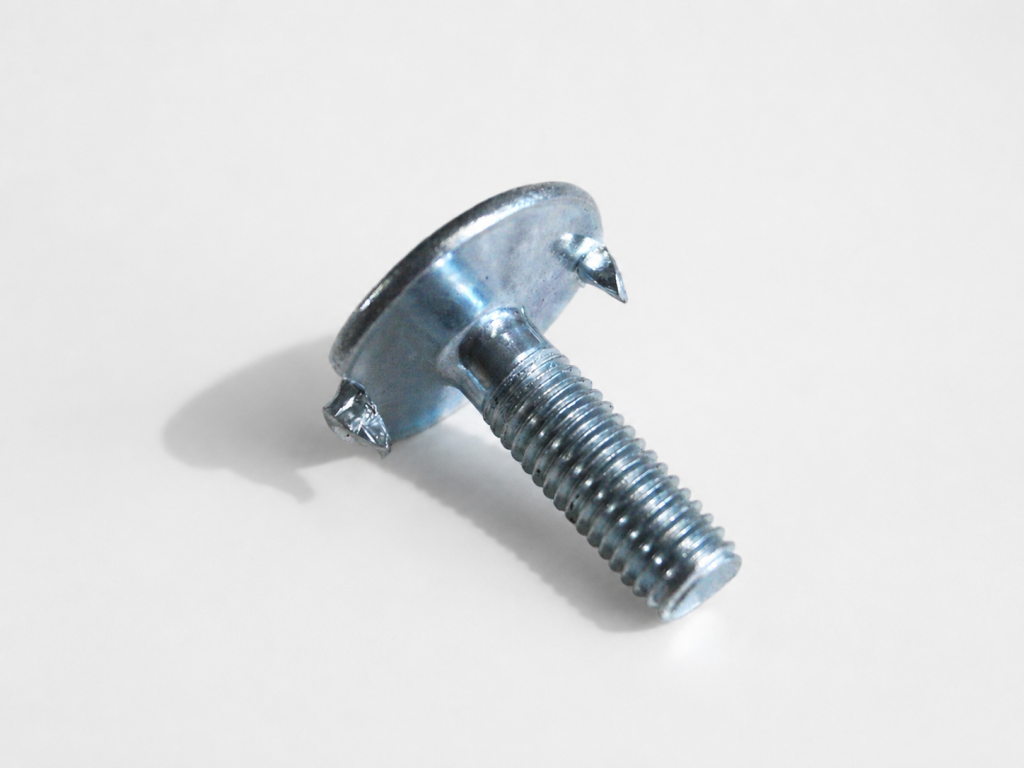

Tornillo con colmillos
Incorpora dos colmillos pronunciados bajo la cabeza que ayudan a impedir el giro durante el apriete.

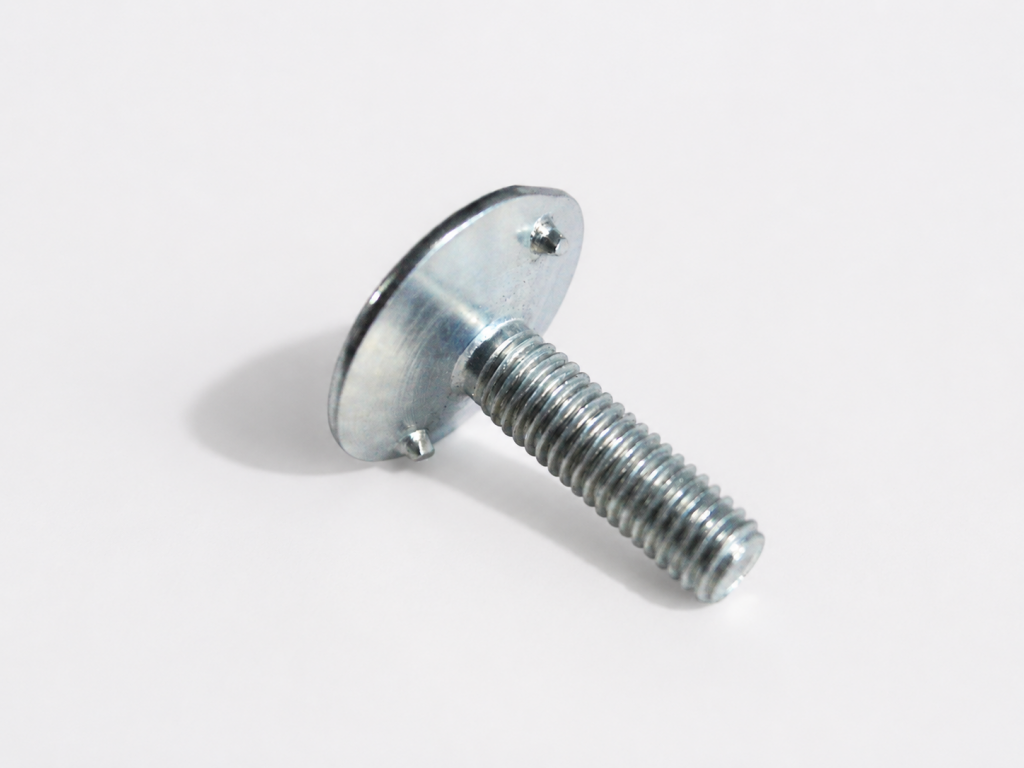

Tornillo Euro
Modelo con dos orejas de fijación y la gama más amplia de métricas y longitudes disponibles.
Tornillo estándar
Modelo con tres pequeñas orejas bajo la cabeza para montajes habituales de menor métrica y longitud.
Cómo elegir el tornillo correcto
No basta con conocer la métrica. La longitud debe adaptarse a todos los elementos que forman el montaje.
Métrica
Debe coincidir con el diámetro de los agujeros, la arandela y la tuerca.
Longitud
Debe atravesar la banda, el cangilón y la arandela dejando rosca suficiente para la tuerca.
Tipo de cabeza
Elige colmillos, Euro o estándar según el montaje existente y la perforación de la banda.
Accesorios
Selecciona la arandela y la tuerca compatibles con el material y la forma del cangilón.
Medidas y pesos de tornillos para cangilón
Los valores indican el peso aproximado en kilogramos por cada cien unidades. El símbolo «—» señala una combinación no incluida en la tabla disponible.

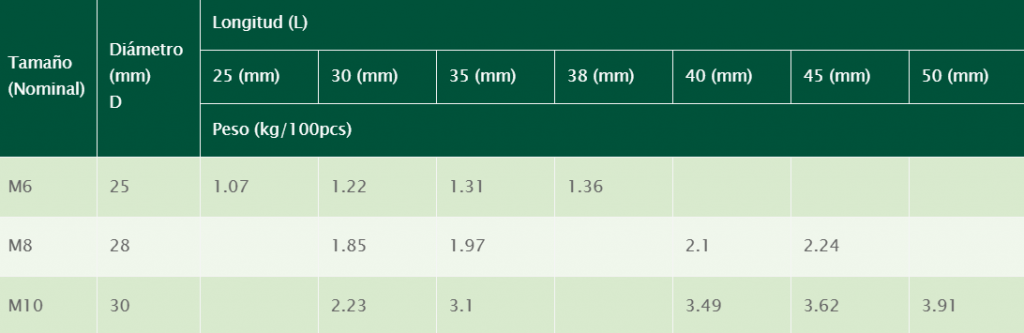

Tornillo con colmillos
Peso en kg/100 piezas| Métrica | Ø cabeza | 25 mm | 30 mm | 35 mm | 38 mm | 40 mm | 45 mm | 50 mm |
|---|---|---|---|---|---|---|---|---|
| M6 | 25 mm | 1,07 | 1,22 | 1,31 | 1,36 | — | — | — |
| M8 | 28 mm | — | 1,85 | 1,97 | — | 2,10 | 2,24 | — |
| M10 | 30 mm | — | 2,23 | 3,10 | — | 3,49 | 3,62 | 3,91 |

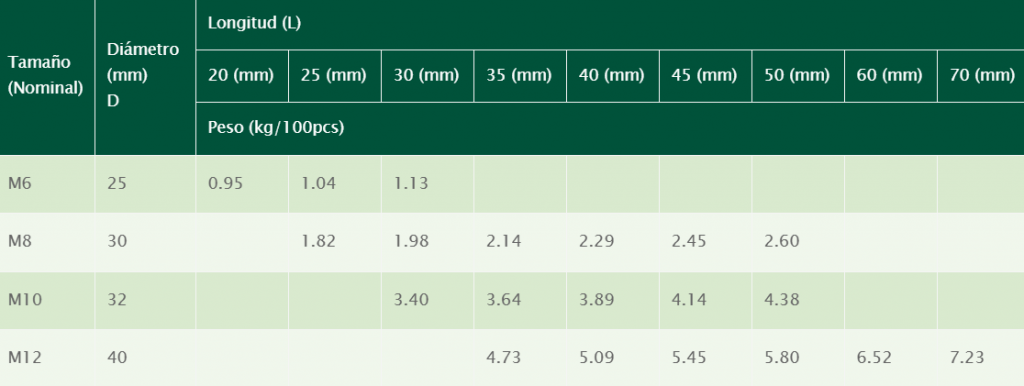

Tornillo Euro
Peso en kg/100 piezas| Métrica | Ø cabeza | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 60 mm | 70 mm |
|---|---|---|---|---|---|---|---|---|---|---|
| M6 | 25 mm | 0,95 | 1,04 | 1,13 | — | — | — | — | — | — |
| M8 | 30 mm | — | 1,82 | 1,98 | 2,14 | 2,29 | 2,45 | 2,60 | — | — |
| M10 | 32 mm | — | — | 3,40 | 3,64 | 3,89 | 4,14 | 4,38 | — | — |
| M12 | 40 mm | — | — | — | 4,73 | 5,09 | 5,45 | 5,80 | 6,52 | 7,23 |

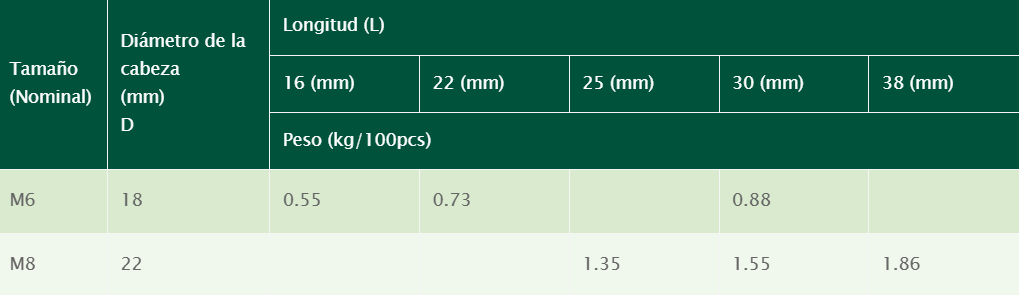

Tornillo estándar
Peso en kg/100 piezas| Métrica | Ø cabeza | 16 mm | 22 mm | 25 mm | 30 mm | 38 mm |
|---|---|---|---|---|---|---|
| M6 | 18 mm | 0,55 | 0,73 | — | 0,88 | — |
| M8 | 22 mm | — | — | 1,35 | 1,55 | 1,86 |
Las medidas y los pesos son orientativos. Confirma la disponibilidad de la combinación necesaria antes de realizar el pedido.
Arandelas y tuercas para cangilones
La arandela reparte la presión del apriete y protege la superficie interior del cangilón. La tuerca mantiene el conjunto fijado a la banda.
Disponemos de arandelas cóncavas, planas grandes, planas pequeñas y elásticas, además de tuercas hexagonales y tuercas autoblocantes Nyloc.
Tipos de arandelas y tuercas
La elección depende del material del cangilón, su geometría y la superficie sobre la que debe repartirse el apriete.
Arandela cóncava
Su forma permite adaptarse a determinados cangilones metálicos y repartir la presión alrededor del agujero.
Arandela plana grande
Proporciona una superficie de apoyo amplia y se utiliza habitualmente en cangilones de plástico.
Arandela plana pequeña
Solución compacta para montajes en los que no se necesita una superficie de reparto tan amplia.
Arandela elástica
Ayuda a mantener tensión en el conjunto roscado y se utiliza junto a una tuerca compatible.
Tuerca hexagonal
Tuerca convencional disponible en las métricas habituales de la gama de tornillos.
Tuerca Nyloc
Incorpora un anillo de nylon que ayuda a reducir el aflojamiento producido por vibraciones.
Medidas de arandelas y tuercas
El peso indicado corresponde aproximadamente a cien unidades. La dimensión T representa el espesor o altura indicado en la tabla de cada accesorio.

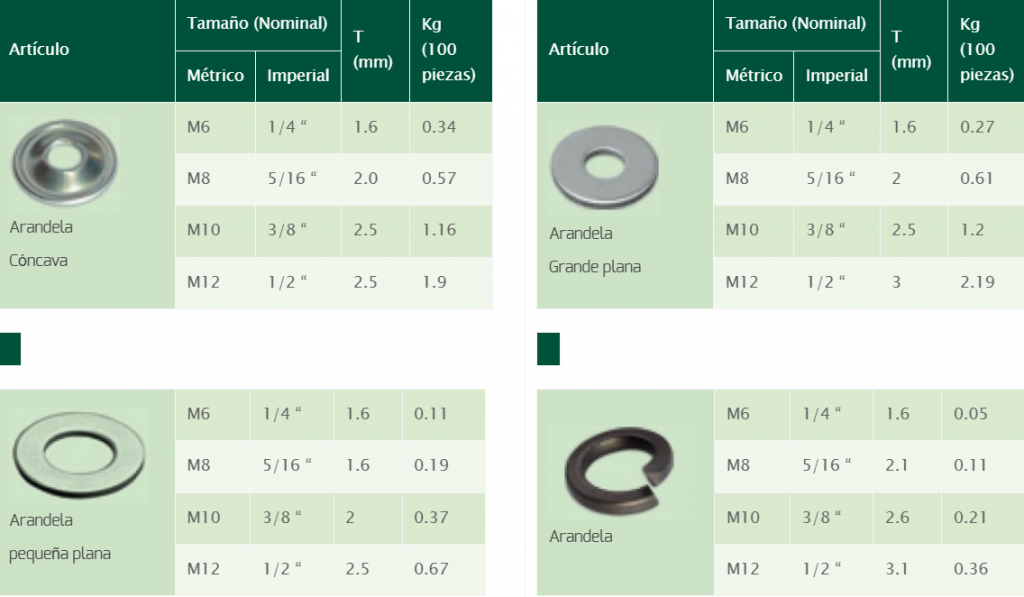

Arandela cóncava
kg/100 piezas| Métrica | Equivalencia | T | Peso |
|---|---|---|---|
| M6 | 1/4" | 1,6 mm | 0,34 kg |
| M8 | 5/16" | 2,0 mm | 0,57 kg |
| M10 | 3/8" | 2,5 mm | 1,16 kg |
| M12 | 1/2" | 2,5 mm | 1,90 kg |
Arandela plana grande
kg/100 piezas| Métrica | Equivalencia | T | Peso |
|---|---|---|---|
| M6 | 1/4" | 1,6 mm | 0,27 kg |
| M8 | 5/16" | 2,0 mm | 0,61 kg |
| M10 | 3/8" | 2,5 mm | 1,20 kg |
| M12 | 1/2" | 3,0 mm | 2,19 kg |
Arandela plana pequeña
kg/100 piezas| Métrica | Equivalencia | T | Peso |
|---|---|---|---|
| M6 | 1/4" | 1,6 mm | 0,11 kg |
| M8 | 5/16" | 1,6 mm | 0,19 kg |
| M10 | 3/8" | 2,0 mm | 0,37 kg |
| M12 | 1/2" | 2,5 mm | 0,67 kg |
Arandela elástica
kg/100 piezas| Métrica | Equivalencia | T | Peso |
|---|---|---|---|
| M6 | 1/4" | 1,6 mm | 0,05 kg |
| M8 | 5/16" | 2,1 mm | 0,11 kg |
| M10 | 3/8" | 2,6 mm | 0,21 kg |
| M12 | 1/2" | 3,1 mm | 0,36 kg |

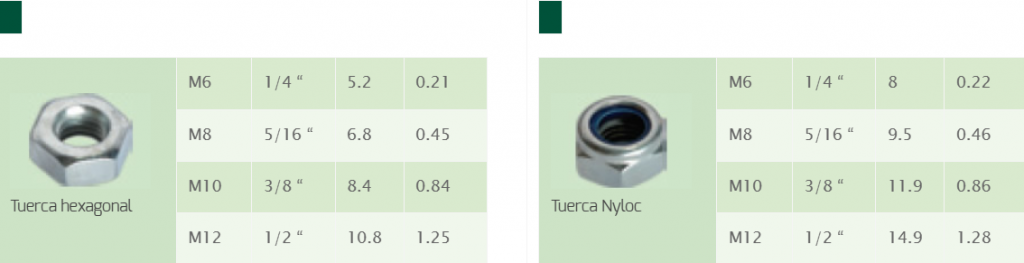

Tuerca hexagonal
kg/100 piezas| Métrica | Equivalencia | T | Peso |
|---|---|---|---|
| M6 | 1/4" | 5,2 mm | 0,21 kg |
| M8 | 5/16" | 6,8 mm | 0,45 kg |
| M10 | 3/8" | 8,4 mm | 0,84 kg |
| M12 | 1/2" | 10,8 mm | 1,25 kg |
Tuerca Nyloc
kg/100 piezas| Métrica | Equivalencia | T | Peso |
|---|---|---|---|
| M6 | 1/4" | 8,0 mm | 0,22 kg |
| M8 | 5/16" | 9,5 mm | 0,46 kg |
| M10 | 3/8" | 11,9 mm | 0,86 kg |
| M12 | 1/2" | 14,9 mm | 1,28 kg |
Comprueba siempre que la métrica de la arandela y de la tuerca coincide con la del tornillo seleccionado.
Tornillería para cangilones de plástico y metal
El material y el espesor del cangilón condicionan la longitud del tornillo y el tipo de arandela.
Cangilones de plástico
En los cangilones de HDPE resulta importante repartir el apriete sobre una superficie amplia para evitar una concentración excesiva de presión alrededor del agujero.
La longitud debe incluir el espesor de la banda, el cuerpo del cangilón, la arandela y la tuerca.
Ver cangilones de plásticoCangilones metálicos
Los cangilones de acero o inoxidable pueden utilizar arandelas cóncavas o planas según su geometría interior y la disposición de los agujeros.
Antes de seleccionar la longitud conviene medir el espesor metálico y comprobar el montaje existente.
Ver cangilones de aceroComponentes relacionados
La tornillería debe ser compatible con los cangilones, la banda y la perforación del elevador.
Cangilones industriales
Modelos de plástico HDPE, acero al carbono e inoxidable para diferentes productos y capacidades.
Ver cangilonesBandas elevadoras
Bandas de caucho negro y PVC blanco o azul para elevadores de cangilones.
Ver bandas elevadorasRepuestos y asesoramiento
Identificación de tornillos, arandelas, tuercas y otros componentes para mantenimiento o reposición.
Consultar repuestosSectores que utilizan tornillos para cangilón
Estas fijaciones se utilizan en elevadores verticales que transportan productos agrícolas e industriales a granel. En muchas de estas instalaciones también se emplean chapas perforadas para cribado, clasificación, ventilación y protección de equipos.
Datos necesarios para identificar el tornillo
Envíanos las medidas o varias fotografías del tornillo actual. Una muestra física facilita la identificación cuando se desconoce el modelo.
- Modelo de cabeza
- Métrica
- Longitud bajo cabeza
- Diámetro de cabeza
- Material del cangilón
- Espesor del cangilón
- Espesor de la banda
- Tipo de arandela
- Tipo de tuerca
- Cantidad necesaria
Preguntas sobre tornillos para cangilón
¿Qué diferencia existe entre el tornillo con colmillos, Euro y estándar?
La diferencia principal está en el diseño de la cabeza. El modelo con colmillos incorpora dos puntos de agarre pronunciados, el Euro dispone de dos orejas y el estándar utiliza tres pequeñas orejas.
¿Cómo se calcula la longitud del tornillo?
La longitud debe atravesar la banda, el cangilón y la arandela, dejando suficiente rosca libre para colocar y apretar correctamente la tuerca.
¿Qué arandela se utiliza en un cangilón de plástico?
Las arandelas planas grandes se utilizan habitualmente para repartir el apriete sobre una superficie amplia. La elección final depende del modelo y espesor del cangilón.
¿Qué diferencia existe entre una tuerca hexagonal y una Nyloc?
La tuerca Nyloc incorpora un anillo de nylon que ayuda a reducir el aflojamiento producido por las vibraciones. La hexagonal es una tuerca convencional sin ese elemento autoblocante.
¿Podéis suministrar el conjunto completo?
Sí. Podemos suministrar tornillos, arandelas y tuercas compatibles, además de cangilones y bandas elevadoras.
¿Qué información necesitáis para preparar un presupuesto?
Necesitamos conocer el modelo de cabeza, métrica, longitud, diámetro de cabeza, tipo de arandela, tipo de tuerca y cantidad. Una fotografía o muestra facilita la identificación.
Solicita presupuesto de tornillos para cangilón
Envíanos una fotografía, una muestra o las medidas del tornillo. Revisaremos la información para ayudarte a seleccionar el modelo, la arandela y la tuerca compatibles.
